水環真空泵機組

【所屬類別】：真空機組系列

全國24小時銷售熱線:
13906281908

在線咨詢設備

JZJS羅茨水環真空機組是以羅茨泵為主泵，以水環泵為前級泵串聯而成的。羅茨水環真空機組選用水環泵作為前級泵比其它真空泵更為有利，它克服了單臺水環泵使用時極限壓力差（機組的極限壓力比水環泵有很大的提高），在一定壓力下抽氣速率低的缺點，同時保留了羅茨泵能迅速工作，有較大抽氣速率的優點。尤其能夠適應抽除大量的可凝性蒸汽，特別是當氣鎮油封機械真空泵排除可凝性蒸汽能力不夠，或使用的溶劑能使泵油惡化而影響性能，或者是真空系統不允許油污染的時候更為明顯。當配有防爆電機及電器時并遵守相應的安全規則下，還可抽除易燃易爆的氣體。因此羅茨泵-水環泵機組廣泛地用于化工行業中的真空蒸餾、真空蒸發、脫水結晶；食品行業中的冷凍干燥；醫藥工業的真空干燥；輕紡工業的滌綸切片；高空模擬試驗等的抽真空系統中。

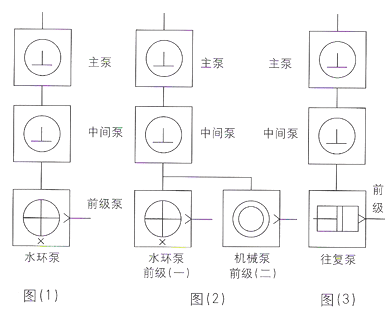

羅茨水環真空機組，大致有如下幾種類型：

（1）羅茨泵-水環泵：機組中水環泵的作用是造成羅茨泵所需的預備真空，一般情況，單級水環泵極限真空度不高，而目前我國生產的羅茨泵要求的預真空又較高，故實際上一般不用單級水環泵作為羅茨泵的前級泵，而用極限壓力較低的雙級水環泵作為前級泵使用，還可以降低機組的極限壓力。一臺羅茨泵與一臺水環泵的極限壓力是400P a，可滿足一般的真空需求，但使用范圍受到一定限制，若用兩臺羅茨泵串聯再與水環泵組合，就能大大提高機組的極限壓力（可達25P a）。故在這種類型里通常見到的是兩臺羅茨泵串聯后再用雙級泵作前級泵組成機組。如果需要更高的極限壓力，可用三臺羅茨泵與水環泵組合，它的極限壓力可達1Pa。

（2）如果三級羅茨水環機組還不能滿足極限壓力時，可采用羅茨泵-水環泵并聯機械真空泵；此機組主要用于需要處理大量水蒸汽，時間長且極限真空度要求非常高的抽真空系統，例如在真空干燥方面。要求處理大量水蒸汽的真空系統中，使用水環泵是較合適的，但由于其極限真空度不高，致使整個機組的極限真空度較低（相對而言）。雖然在要求真空度較高的抽真空系統中，需要極限真空較高的機械真空泵作為前級泵使用?？蓪怄?zhèn)機械真空泵與水環泵并聯，作為羅茨泵的前級泵。真空干燥時，先用水環泵進行預抽，直至水蒸汽大量減少時，再開動氣鎮機械真空泵，切斷水環泵。如需要較長時間才能完成干燥的場合，所需冷卻水和功率都較少。

使用范圍

本機組由于采用水環泵作為前級泵，因而特別適用于抽除含有大量水蒸氣和帶有一定腐蝕性和可凝性氣體的工藝過程中。如：真空蒸餾、蒸發、脫水、結晶、干燥等工藝過程中。

性能及規格

性能型號	抽氣速率(L/S)	極限壓力(≤Pa)	機組組成泵型號				總功率	進氣口徑	排氣口徑	重量
性能型號	抽氣速率(L/S)	極限壓力(≤Pa)	主泵	中間泵二	中間泵一	前級泵	總功率	進氣口徑	排氣口徑	重量
JZJS30-1	30	400	ZJ30			2SK-1.5	4.75	Φ50	Φ40	300
JZJS70-2	70	400	ZJ70			2SK-1.5	5.5	Φ80	Φ40	325
JZJS70-1	70	400	ZJ70			2SK-3	9	Φ80	Φ40	420
JZJS150-2	150	400	ZJ150A			2SK-3	10.5	Φ100	Φ40	525
JZJS150-2A	150	400	ZJ150A			SZ-250	14	Φ100	Φ100	610
JZJS150-1	150	400	ZJ150A			2SK-6	18	Φ100	Φ50	650
JZJS300-2	300	400	ZJ300			2SK-6	19	Φ150	Φ50	985
JZJS300-2A	300	400	ZJ300			SZ-360	19	Φ150	Φ100	1015
JZJS300-1	300	400	ZJ300			2SK-12	26	Φ150	Φ100	1485
JZJS600-2	600	400	ZJ600			2SK-12	29.5	Φ150	Φ100	1520
JZJS600-2A	600	400	ZJ600			2SK-20	44.5	Φ150	Φ125	2630
JZJS1200-2	1200	400	ZJ1200			2SK-30	66	Φ300	Φ125	4070
JZJS30-11	30	25	ZJ30		ZJ30	2SK-1.5	5.5	Φ50	Φ40	380
JZJS70-21	70	25	ZJ70		ZJ30	2SK-1.5	6.25	Φ80	Φ40	420
JZJS70-12	70	25	ZJ70		ZJ70	2SK-1.5	7	Φ80	Φ40	440
JZJS70-11	70	25	ZJ70		ZJ70	2SK-3	10.5	Φ80	Φ40	535
JZJS150-21	150	25	ZJ150A		ZJ70	2SK-3	12	Φ100	Φ40	600
JZJS150-12	150	25	ZJ150A		ZJ150A	2SK-3	13.5	Φ100	Φ40	710
JZJS150-11	150	25	ZJ150A		ZJ150A	2SK-6	21	Φ100	Φ50	920
JZJS300-22	300	25	ZJ300		ZJ150A	2SK-3	14.5	Φ150	Φ40	1150
JZJS300-21	300	25	ZJ300		ZJ150A	2SK-6	22	Φ150	Φ50	1350
JZJS300-12	300	25	ZJ300		ZJ150A	2SK-6	23	Φ150	Φ50	1510
JZJS300-11	300	25	ZJ300		ZJ300	2SK-12	30	Φ150	Φ100	1880
JZJS600-22	600	25	ZJ600		ZJ300	2SK-6	26.5	Φ150	Φ50	1665
JZJS600-21	600	25	ZJ600		ZJ300	2SK-12	33.5	Φ150	Φ100	1980
JZJS1200-22	1200	25	ZJ1200		ZJ300	2SK-12	40.5	Φ300	Φ100	3200
JZJS1200-22A	1200	25	ZJ1200		ZJ600	2SK-20	55.5	Φ300	Φ125	4270
JZJS1200-21	1200	25	ZJ1200		ZJ600	2SK-30	73.5	Φ300	Φ125	4670
JZJS30-111	30	1	ZJ30	ZJ30	ZJ30	2SK-1.5	6.25	Φ50	Φ40
JZJS70-211	70	1	ZJ70	ZJ30	ZJ30	2SK-1.5	7	Φ80	Φ40
JZJS150-211	150	1	ZJ150A	ZJ70	ZJ70	2SK-3	13.5	Φ100	Φ40
JZJS300-411	300	1	ZJ300	ZJ70	ZJ70	2SK-3	14.5	Φ150	Φ40
JZJS300-221	300	1	ZJ300	ZJ150A	ZJ70	2SK-3	16	Φ150	Φ40
JZJS300-211	300	1	ZJ300	ZJ150A	ZJ150A	2SK-6	25	Φ150	Φ50
JZJS600-411	600	1	ZJ600	ZJ150A	ZJ150A	2SK-6	28.5	Φ150	Φ50
JZJS600-221	600	1	ZJ600	ZJ300	ZJ150A	2SK-6	29.5	Φ150	Φ50
JZJS1200-221	1200	1	ZJ1200	ZJ600	ZJ300	2SK-12	44.5	Φ300	Φ100
JZJS2500-222	2500	1	ZJ2500	ZJ600	ZJ600	2SK-20	74	Φ300	Φ125

安裝尺寸圖
