往復式真空泵（又稱活塞式真空泵）,屬于低真空獲得設備之一，它的極限壓力一般在1330～2660Pa，它的抽速范圍比較大，從50L/S到600L/S，適用于石油、化工、醫藥、食品、輕工、冶金、電氣等行業中的真空浸漬、鋼水真空處理、真空蒸餾、真空蒸發、真空濃縮、真空結晶、真空干燥、真空過濾及混凝土的真空作業等方面的抽除氣體。往復式真空泵不適用于抽除含氧過高的、有爆炸性的、對金屬有腐蝕性的、以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。 如圖為往復式真空泵的工作原理圖，往復式真空泵的主要部件是氣缸1及在其中作往復直線運動的活塞2，活塞的驅動是用曲柄連桿機構3（包括十字頭）來完成的。除上述主要部件外還有排氣閥4和吸氣閥5等重要部件，以及機座、曲軸箱、動密封和靜密封等輔助部件。
運轉時，在電動機的驅動下，通過曲柄連桿機構的作用（旋轉運動轉變成直線運動），使氣缸內的活塞作往復運動。當活塞在氣缸內從左端向右端運動時，由于氣缸的左腔體積不斷增大，左腔空間的壓強不斷的降低，當左腔空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽容器內的氣體經過吸氣閥5不斷地被抽進左腔，此時正處于吸氣過程。
當活塞達到最右位置時，氣缸左腔內就充滿了氣體。接著活塞從右端向左端運動，此時吸氣閥5自動關閉。氣體隨著活塞從右往左運動而逐漸被壓縮。當氣缸內的氣體達到排氣壓力時，此時排氣閥4被打開，氣體被排出，完成了一個工作循環。當活塞在從左端向右端運動時，重復上述循環，直到被抽容器達到某一平衡壓力為止。

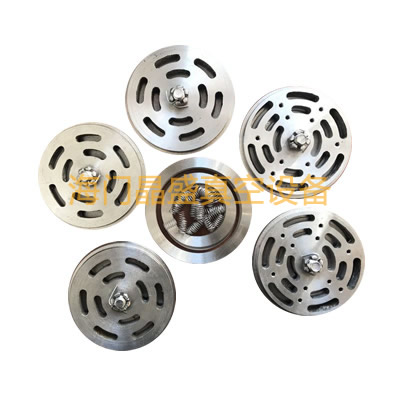

在往復泵中，吸氣閥和排氣閥是非常重要的部件且是易損部件，它們工作的好壞直接影響往復泵的極限壓力、抽氣速率、功率消耗以及運行的可靠性。
| 型號性能 | WLW-50 | WLW-70 | WLW-100 | WLW-150 | WLW-200 | WLW-300 | WLW-600 | |
| 極限壓力(≤Pa) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
| 抽氣速率(L/S) | 50 | 70 | 100 | 150 | 200 | 300 | 600 | |
| 電動機 | 型號 | Y132M1-6 | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-6 |
| 功率 | 4 | 5.5 | 7.5 | 11 | 15 | 22 | 45 | |
| 轉速 | 270 | 380 | 350 | 210 | 280 | 250 | 240 | |
| 吸氣口法蘭內徑 | Φ50 | Φ50 | Φ95 | Φ125 | Φ125 | Φ160 | Φ245 | |
| 排氣口法蘭內徑 | Φ50 | Φ50 | Φ95 | Φ125 | Φ125 | Φ160 | Φ245 | |
| 進水管內徑 | Φ15 | Φ15 | Φ15 | Φ15 | Φ15 | Φ15 | Φ15 | |
| 出水管內徑 | Φ15 | Φ15 | Φ15 | Φ15 | Φ15 | Φ15 | Φ15 | |
| 泵溫升(℃) | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | ≤40 | |
| 噪音dB(A) | ≤70 | ≤75 | ≤75 | ≤78 | ≤80 | ≤80 | ≤80 | |
| 重量含電機(Kg) | 500 | 520 | 700 | 900 | 1000 | 1500 | 3100 | |
